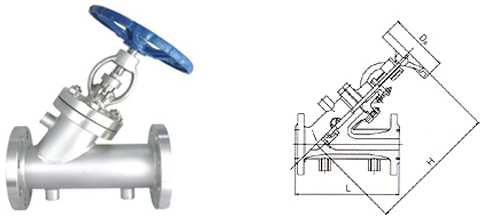

保温截止阀产品性能规范
该阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。

型号

公称压力PN(Mpa)

试验压力

适用温度

适用介质

保温套压力(Mpa)

壳体

密封

BJ45W-25P

2.5

3.75

2.75

≤200

硝酸类

≤1.0

BJ45W-40P

4.0

6.0

4.4

BJ45W-64P

6.4

9.0

6.6

BJ45W-25R

2.5

3.75

2.75

硝酸类

BJ45W-40R

4.0

3.0

4.4

BJ45W-64R

6.4

9.0

6.6

主要外形尺寸和连接尺寸(II型法兰大一级)

公称压力PN

公称通径DN

尺寸

L

D

D1

D2

D3

B1

fo

B

D6

3-G

Z-Φd

H

H1

Do

2.5


4.0

15

170

105

75

55

35

8

4

16

51

3/8

4-Φ14

250

262

120

20

190

115

85

65

42

8

4

16

58

3/8

4-Φ14

292

308

140

25

210

135

100

78

50

8

4

18

66

3/8

4-Φ18

340

375

160

32

230

145

110

85

60

8

4

18

76

1/2

4-Φ18

338

375

160

40

260

160

125

100

72

8

4

20

88

1/2

4-Φ18

360

386

160

50

300

180

145

120

94

8

4

22

110

1/2

8-Φ18

410

450

240

65

340

195

160

135

105

8

4

22

121

1/2

8-Φ18

440

485

240

80

380

230

190

160

128

11

4.5

24

150

1/2

8-Φ23

540

600

280

100

430

270

220

188

154

11

4.5

28

176

1/2

8-Φ25

560

625

320

125

490

300

250

218

182

11

4.5

30

204

1/2

8-Φ25

625

737

360

150

550

330

280

248

212

11

4.5

32

204

1/2

12-Φ25

720

790

360
