产品说明:
截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道。
1、截止阀的主要优点
(1)与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
(2)密封面不易磨损、擦伤,密封性较好,寿命较长。
(3)启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。
DJ41Y低温截止阀 性能规范:
阀体材料 |
工作温度 |
适用介质 |
LCB、LF1 |
-46 |
氨、液氮、丙烷 |
LC3、LF3 |
-101 |
乙烯、二氧化碳 |
CF8、F304 |
-196 |
甲烷、液化天然气 |

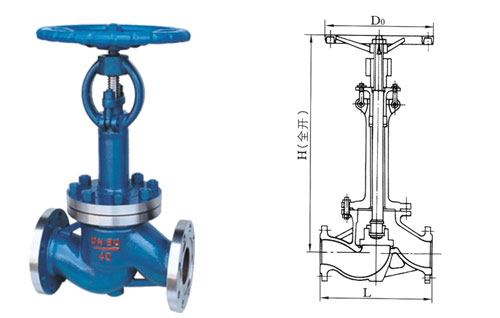

产品规格和外形尺寸:
型号 |
公称压力 |
尺寸(mm) | |||||||||||||
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | |||
DJ41Y-16A |
1.6 |
L |
130 |
130 |
150 |
160 |
190 |
200 |
230 |
290 |
310 |
350 |
480 |
600 | |
H |
320 |
326 |
350 |
412 |
420 |
471 |
500 |
550 |
590 |
652 |
820 |
920 | |||
D0 |
120 |
120 |
160 |
160 |
160 |
200 |
240 |
240 |
320 |
320 |
360 |
400 | |||
DJ41Y-25 |
2.5 |
L |
130 |
130 |
150 |
160 |
19 |
200 |
230 |
290 |
310 |
350 |
480 |
600 | |
H |
340 |
344 |
360 |
432 |
440 |
490 |
520 |
570 |
620 |
682 |
850 |
950 | |||
D0 |
120 |
120 |
160 |
160 |
160 |
200 |
240 |
280 |
320 |
360 |
400 |
400 | |||
DJ41Y-40 |
4.0 |
L |
130 |
130 |
150 |
160 |
190 |
200 |
230 |
290 |
310 |
350 |
480 |
600 | |
H |
340 |
344 |
360 |
432 |
440 |
49 |
520 |
570 |
620 |
982 |
860 |
952 | |||
D0 |
120 |
120 |
160 |
160 |
160 |
200 |
240 |
280 |
320 |
360 |
400 |
400 |
