U41SM柱塞阀

产品说明:

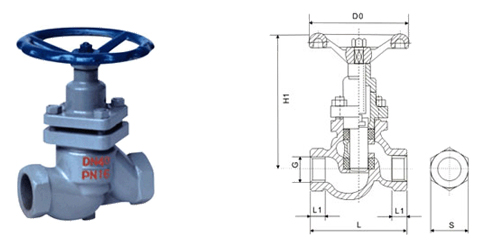

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,具有经受长期高温、高压而不丧失弹性,所以密封性能可靠,经久耐用。

柱塞阀的阀体材料

铸钢

铸铁

不铁钢

含钼不铁钢

WCB

HT200

CF8304

CF8M316

柱塞阀的密封圈材料

上密封圈材料

下密封圈材料

四氟乙烯加柔性石墨(PTFE

四氟乙烯加柔性石墨(PTFE

法兰连接柱塞阀的主要结构尺寸

柱塞阀的密封圈材料

上密封圈材料

下密封圈材料

四氟乙烯加柔性石墨(PTFE

四氟乙烯加柔性石墨(PTFE

法兰连接柱塞阀的主要结构尺寸

公称通径 DN(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

主要外形尺寸
及连接尺寸(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

D

95

105

115

135

145

160

180

195

215

245

280

335

405

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

D2

45

55

65

78

85

100

120

135

155

185

210

265

320

b

14

14

14

16

16

16

18

20

20

22

24

26

30

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ18

8-φ18

8-φ23

12-φ23

12-φ25

H

133

140

165

180

200

226

267

300

340

388

410

498

580

重量

kg

3.5

4.5

6.0

8.8

11.5

15.5

22

30

42

61

87

153

235



      2.5-MPa    U41SM-25       U41SM-25P      U41SM-25R



公称通径 DN(mm

15

20

25

32

40

50

65

80

100

125

150

200

250







主要外形
尺寸及连
接尺寸(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650





D

95

105

115

135

145

160

180

195

230

270

300

360

425





D1

65

75

85

100

110

125

145

160

190

220

250

310

370





D2

45

55

65

78

85

100

120

135

160

188

218

278

332





b

16

16

16

18

18

20

22

22

24

28

30

34

36





Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ25

12-φ30





H

133

140

165

180

200

230

230

300

340

388

410

498

580





重量

kg

3.6

4 5

6

8.8

12

16

22

32

42

70

95

180

260







4.0-MPa     U41SM-40      41SM-40P       U41SM-40R

公称通径 DN(mm

15

20

25

32

40

50

65

80

100

125

150

200

250





主要形尺
及连接尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650





D

95

105

115

135

145

160

180

195

230

270

300

375

445

510

570

D1

65

75

85

100

110

125

145

160

190

220

250

320

385

450

515

D2

45

55

65

78

85

100

120

135

160

188

218

282

345

408

465

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

422

b

16

16

16

18

18

20

22

22

24

28

30

32

42

46

52

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ30

12-φ34

16-φ34

16-φ34

H

133

140

165

180

200

230

267

300

340

388

410

498

580

1000

1130

重量

kg

3.6

4.5

6

8.8

12

16

22

32

42

70

95

180

260

480

690
