产品说明:
截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,但一般用于中、小口径的管道。
1、截止阀的主要优点
(1)与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
(2)密封面不易磨损、擦伤,密封性较好,寿命较长。
(3)启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。
我公司生产的截止阀已广泛应用于石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。

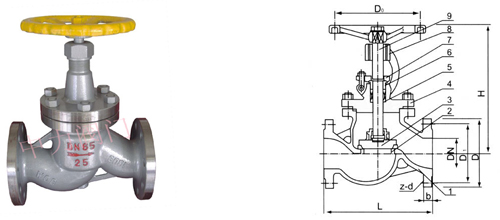

法兰截止阀主要尺寸:
2.5MPa |
DN |
L |
D |
D1 |
D2 |
B |
n-φd |
H |
D0 | ||||||||||
|
10 |
130 |
90 |
60 |
40 |
16 |
4-φ14 |
198 |
120 | ||||||||||
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
218 |
120 | |||||||||||
20 |
150 |
105 |
75 |
55 |
16 |
4-φ14 |
258 |
140 | |||||||||||
25 |
160 |
115 |
85 |
65 |
16 |
4-φ14 |
275 |
140 | |||||||||||
32 |
180 |
135 |
100 |
78 |
18 |
4-φ18 |
280 |
160 | |||||||||||
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
330 |
180 | |||||||||||
50 |
230 |
160 |
125 |
100 |
20 |
4-φ18 |
350 |
200 | |||||||||||
65 |
290 |
180 |
145 |
120 |
22 |
8-φ18 |
400 |
280 | |||||||||||
80 |
310 |
195 |
160 |
135 |
22 |
8-φ18 |
355 |
280 | |||||||||||
100 |
350 |
230 |
190 |
160 |
24 |
8-φ23 |
415 |
320 | |||||||||||
125 |
400 |
270 |
220 |
188 |
28 |
8-φ25 |
460 |
360 | |||||||||||
150 |
480 |
300 |
250 |
218 |
30 |
8-φ25 |
510 |
450 | |||||||||||
200 |
600 |
360 |
3lO |
278 |
34 |
12-φ25 |
710 |
500 | |||||||||||
250 |
650 |
425 |
370 |
332 |
36 |
12-φ30 |
786 |
550 | |||||||||||
300 |
750 |
485 |
430 |
390 |
40 |
16-φ30 |
925 |
600 | |||||||||||
350 |
850 |
550 |
490 |
448 |
44 |
16-φ34 |
1075 |
700 | |||||||||||
400 |
950 |
610 |
550 |
505 |
48 |
16-φ34 |
1235 |
800 | |||||||||||
450 |
1200 |
660 |
600 |
555 |
50 |
20-φ34 |
- |
1000 | |||||||||||
500 |
1250 |
730 |
660 |
61O |
52 |
20-φ41 |
- |
1000 | |||||||||||
4.OMPa |
DN |
L |
D |
Dl |
D2 |
D6 |
b |
n-φd |
H |
DO | |||||||||
|
10 |
130 |
90 |
60 |
41 |
35 |
14 |
4-φ14 |
198 |
120 | |||||||||
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-φ14 |
233 |
120 | ||||||||||
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-φ14 |
275 |
140 | ||||||||||
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-φ14 |
285 |
160 | ||||||||||
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-φ18 |
302 |
160 | ||||||||||
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-φ18 |
355 |
200 | ||||||||||
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-φ18 |
373 |
200 | ||||||||||
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-φ18 |
408 |
280 | ||||||||||
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-φ18 |
436 |
280 | ||||||||||
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-φ23 |
480 |
320 | ||||||||||
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-φ25 |
588 |
360 | ||||||||||
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-φ25 |
611 |
400 | ||||||||||
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-φ30 |
720 |
400 | ||||||||||
6.4MPa |
15 |
170 |
105 |
75 |
55 |
40 |
18 |
4-φ14 |
195 |
400 | |||||||||
|
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-φ18 |
228 |
160 | |||||||||
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-φ18 |
275 |
180 | ||||||||||
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-φ23 |
325 |
200 | ||||||||||
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-φ23 |
360 |
240 | ||||||||||
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-φ23 |
4lO |
280 | ||||||||||
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-φ23 |
450 |
320 | ||||||||||
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-φ23 |
485 |
360 | ||||||||||
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-φ25 |
537 |
400 | ||||||||||
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-φ30 |
631 |
400 | ||||||||||
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-φ34 |
646 |
450 | ||||||||||
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-φ34 |
813 |
500 | ||||||||||
10.0MPa |
10 |
170 |
100 |
70 |
50 |
35 |
20 |
4-φ14 |
198 |
140 | |||||||||
J41H |
15 |
170 |
105 |
75 |
55 |
40 |
20 |
4-φ14 |
202 |
140 | |||||||||
20 |
190 |
125 |
90 |
68 |
51 |
22 |
4-φ18 |
228 |
160 | ||||||||||
25 |
210 |
135 |
100 |
78 |
58 |
24 |
4-φ18 |
250 |
180 | ||||||||||
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-φ23 |
326 |
200 | ||||||||||
40 |
260 |
165 |
125 |
95 |
76 |
26 |
4-φ23 |
360 |
240 | ||||||||||
50 |
300 |
195 |
145 |
112 |
88 |
28 |
4-φ25 |
414 |
280 | ||||||||||
65 |
340 |
220 |
170 |
138 |
110 |
32 |
8-φ25 |
434 |
320 | ||||||||||
80 |
380 |
230 |
180 |
148 |
121 |
34 |
8-φ25 |
547 |
360 |
