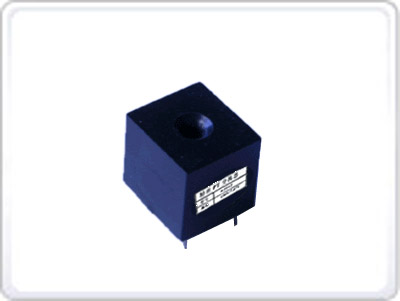

A250新型有源暂态电流互感器

技术特点及相关参数：

特　点：
　　不含铁磁性材料，无磁滞效应，相位误差几乎为零；无磁饱和现象，因而测量范围可从数安培到数百千安培的电流；结构简单，并且和被测电流之间没有直接的电路联系；响应频带宽0.1HZ～1MHZ。与带铁芯的传统互感器相比，具有测量范围宽，精度高，稳定可靠，响应频带宽，同时具有测量和继电保护功能，体积小、重量轻、安全且符合环保要求。由于这种电流互感器具有电流可实时测量、响应速度快、不会饱和、几乎没有相位误差的特点，故其可应用于继电保护，可控硅整流，变频调速，电阻焊等信号严重畸变的场合。
缺　点：
由于制造工艺和材料的限制，对于正常50Hz正弦波来说其准确度尚不及常规互感器。最高可以做到0.2级。
参　数：
●输入电流：0～300A
●输出电压：电流微分di/dt 1mV5%/A(50Hz)
●响应频率：1Hz～500KHz
●线性度：0.5%,0.2%
●外形：17X16X19 5通孔mm
主要应用于测量严重畸变正弦波电流，冲击电流，脉冲电流（不能测量纯直流电流）。
注：YX250系列的互感器可根据用户的要求订做。
