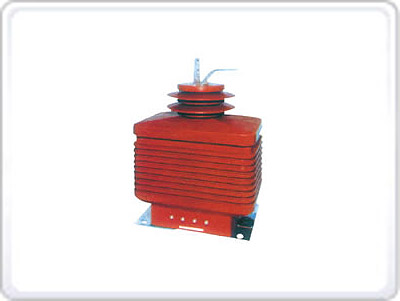

LZZBJ7-35Q 全封闭支柱式电流互感器
技术参数
1. 额定绝缘水平: 40.5/85/185kV
2. 负荷功率因数 : cosφ=0.8(滞后Lag)
3. 额定二次电流 : 5A(或2A、1A)
4. 表面爬电距离 : 1100mm
5. 局部放电符合GB1208-1997《电流互感器》,测试电压为28kV时,所测局部放电量不大于20PC.
6. 额定一次电流,准确级组合及相应的二次输出、动热稳定电流等见表。
7. 如有要求,计量绕组精度可达到0.2S或0.5S级。
8.重量: 95kg
产品型号
额定一次电流
准确级及额定输出
COSφ=0.8
级次组合
4秒热稳定电流(KA)
动稳定电流(KA)
0.2S\0.2
0.5
10P10
10P15
LZZBJ7-35Q
15/5
20
40
30
20

0.2S/10P
0.2S/0.5
0.2/10P
0.5/10P
0.2/0.5

3.15
7.8
20/5
4.5
11
30/5
6.3
15
40/5
9
22.5
50/5
12.5
31.5
75/5
16
37.5
100/5
25
62.5
150/5
31.5
78
200/5
300/5
30
50
60
50
400/5
50
500/5
600/5
800/5
45
100
1000/5
55
1200/5
63
130
1500/5
72
2000/5
80
3000/5
80
