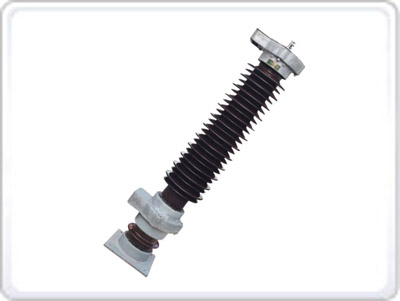

YWZ-110kV
雷器使用场所 | 避雷器型号 | 避雷器额定电压kV (有效值) |
系统标称电压kV(有效值) | 持续运 电压kV(有效值) |
直流(U1mA) 参考电压 kV不小于 |
******残压kV(峰值) | 2000μs 方波电流 A(峰值) |
4/10μs 冲击电流kA (峰值) |
0.75直流参考电压下******泄漏电流 μA |
||
陡波冲击电流下 | 雷电冲击电流下 | 操作冲击电流下 | |||||||||
电站 (Z) | Y5W-100/260 | 100 | 110 | 78 | 145 | 291 | 260 | 221 | 400 | 65 | 50 |
Y5W-102/266 | 102 | 110 | 79.6 | 148 | 297 | 266 | 226 | ||||
Y5W-108/281 | 108 | 110 | 84 | 157 | 315 | 281 | 239 | ||||
Y10W-100/260 | 100 | 110 | 78 | 145 | 291 | 260 | 221 | 600 | 100 | 50 | |
Y10W-102/266 | 102 | 110 | 79.6 | 148 | 297 | 266 | 226 | ||||
Y10W-108/281 | 108 | 110 | 84 | 157 | 315 | 281 | 239 |
