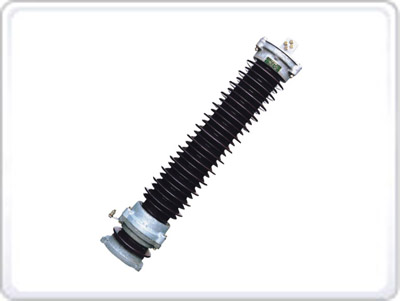

YWZ-66kV
| 避雷器使用场所 | 避雷器型号 | 避雷器额定电压kV (有效值) |
系统标称电压kV(有效值) | 持续运 电压kV(有效值) |
直流(U1mA) 参考电压 kV不小于 |
******残压kV(峰值) | 2000μs 方波电流 A(峰值) |
4/10μs 冲击电流kA (峰值) |
0.75直流参考电压下******泄漏电流 μA |
||
| 陡波冲击电流下 | 雷电冲击电流下 | 操作冲击电流下 | |||||||||
| 电站 (Z) | Y5W-75/215 | 75 | 66 | 60 | 123 | 248 | 215 | 183 | 400 | 65 | 50 |
| Y5W-90/224 | 90 | 66 | 72.5 | 130 | 258 | 224 | 190 | ||||
| Y10W-75/250 | 75 | 66 | 60 | 127 | 288 | 250 | 213 | 600 | 100 | 50 | |
| Y10W-75/223 |
75 | 66 | 60 | 127 | 256 | 223 | 190 | ||||
| Y10W-75/230 | 75 | 66 | 60 | 127 | 265 | 230 | 196 | ||||
| Y10W-90/224 | 90 | 66 | 72.5 | 130 | 258 | 224 | 190 | ||||
| Y10W-90/232 | 90 | 66 | 72.5 | 130 | 265 | 232 | 198 | ||||
| Y10W-90/235 | 90 | 66 | 72.5 | 130 | 270 | 235 | 201 | ||||
