德标截止阀详情：
长寿命双层波纹管截止阀 免维护！
持续耐用 节省成本
性能特点:1.双层波纹管设计使功能更可靠;2双层波纹管焊于阀杆保持稳定的运行性能,避免由于阀盖振动引起阀杆振动;3在高温情况下,阀杆不与介质接触,确保阀杆运行可靠;4.双重密封提供绝对安全保障(根据DIN4754导热油的使用需要)
公称压力:PN16/PN40/DN15至DN400
材质:铸铁,球墨铸铁,铸钢,镀钢,SA105,SA216WCB,不锈钢;
介质和温度:蒸汽,气体,液体至450度(根据材质)
典型应用:暖通空调蒸汽系统,工业蒸汽系统,热油系统,工业制程使用,冶金行业,石油化工行业,食品饮料行业,制药业,轻工行业等

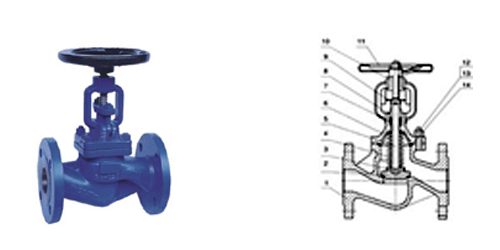

德标截止阀外型尺寸：
|
性能及外型尺寸 |
|
DN |
L |
H |
W |
重量 |
|
PN16 25 |
PN40 |
PN16 |
PN25 |
PN40 |
|
15 |
130 |
191 |
120 |
140 |
3.7 |
4.3 |
4.3 |
|
20 |
150 |
191 |
120 |
140 |
4.4 |
4.8 |
4.8 |
|
25 |
160 |
197 |
140 |
140 |
5.1 |
6.3 |
6.3 |
|
32 |
180 |
200 |
140 |
160 |
7.5 |
7.8 |
7.8 |
|
40 |
200 |
218 |
160 |
180 |
8.8 |
10.3 |
10.3 |
|
50 |
230 |
220 |
180 |
180 |
12.2 |
12.6 |
12.6 |
|
65 |
290 |
238 |
180 |
200 |
16.1 |
19.0 |
19.0 |
|
80 |
310 |
257 |
200 |
250 |
21.4 |
25.0 |
25.0 |
|
100 |
350 |
340 |
250 |
300 |
33.0 |
35.0 |
35.0 |
|
125 |
400 |
360 |
300 |
350 |
51.0 |
56.0 |
56.0 |
|
150 |
480 |
390 |
300 |
350 |
69.0 |
74.0 |
74.0 |
|
200 |
600 |
530 |
400 |
450 |
105.0 |
144.0 |
160.0 |
|
250 |
730 |
665 |
520 |
520 |
180.0 |
238.0 |
260.0 |
|
300 |
850 |
720 |
520 |
520 |
265.0 |
339.0 |
370.0 | |
