柱塞截止阀是由阀体、阀盖、阀杆、柱塞、手轮等部件组成。当旋转手轮时，通过阀杆带动柱塞阀沿导向环上下运动，使柱塞端部斜锥面分离或吻合完成阀门的开启和关闭。
我公司生产的密封圈采用加弹性强、耐磨性高的无毒新型材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命。
本阀门结合柱塞的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种，其优越性无胜于普通截止阀，且完全可以取代普通截止阀使用，并成为工、民、建等单位推荐产品。
柱塞截止阀的适用范围：该阀适用于冶金、电业、化工炼油、化肥、轻工、食品等行业中。适用于密封性能要求高，压力状况不稳定的场合，耐温425℃以下的水、汽、气、油类等介质的管道。
产品性能规范
|
公称压力 PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
MPa |
|
壳体试验压力 |
2.4 |
3.75 |
6．0 |
9.6 |
15.0 | |
|
高压密封试验压力 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 | |
|
低压气密封试验压力 |
0.5～0.7 | |||||
|
适用介质 |
C，I 水、油品、蒸汽 |
P硝酸类 | ||||
|
适用温度 |
≤ 425℃ |
≤ 200℃ | ||||

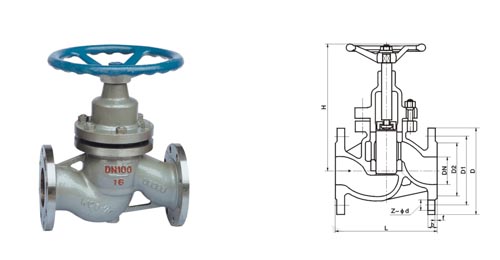

主要外形和连接尺寸
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-φd |
重量 WT(kg) |
|
1.6 |
15 |
130 |
128 |
95 |
65 |
45 |
14 |
2 |
4-14 |
3 |
|
20 |
150 |
165 |
105 |
75 |
55 |
16 |
2 |
4-14 |
5 | |
|
25 |
160 |
190 |
115 |
85 |
65 |
16 |
2 |
4-14 |
7 | |
|
32 |
180 |
216 |
135 |
100 |
78 |
18 |
2 |
4-18 |
8 | |
|
40 |
200 |
236 |
245 |
110 |
85 |
18 |
3 |
4-18 |
12 | |
|
50 |
230 |
250 |
160 |
19.5 |
100 |
20 |
3 |
4-18 |
16 | |
|
65 |
290 |
255 |
180 |
145 |
120 |
20 |
3 |
4-18 |
22 | |
|
80 |
310 |
255 |
195 |
160 |
135 |
22 |
3 |
8-18 |
27 | |
|
100 |
350 |
259 |
215 |
180 |
155 |
24 |
3 |
8-18 |
40 | |
|
125 |
400 |
352 |
245 |
210 |
185 |
26 |
3 |
8-18 |
72 | |
|
150 |
480 |
362 |
280 |
240 |
210 |
28 |
3 |
8-23 |
97 | |
|
200 |
600 |
385 |
335 |
295 |
265 |
30 |
3 |
12-23 |
205 | |
|
2.5 |
15 |
130 |
133 |
95 |
65 |
45 |
16 |
2 |
4-14 |
4 |
|
20 |
150 |
178 |
105 |
75 |
55 |
16 |
2 |
4-14 |
6 | |
|
25 |
160 |
180 |
115 |
85 |
65 |
16 |
2 |
4-14 |
7 | |
|
32 |
180 |
195 |
135 |
100 |
78 |
18 |
2 |
4-18 |
10 | |
|
40 |
200 |
220 |
145 |
110 |
85 |
18 |
3 |
4-18 |
13 | |
|
50 |
230 |
250 |
160 |
125 |
100 |
20 |
3 |
4-18 |
17 | |
|
65 |
290 |
279, |
180 |
145 |
120 |
22 |
3 |
8-18 |
24 | |
|
80 |
310 |
275 |
195 |
160 |
135 |
22 |
3 |
8-18 |
33 | |
|
100 |
350 |
312 |
230 |
190 |
160 |
24 |
3 |
8-23 |
49 | |
|
125 |
400 |
365 |
270 |
220 |
188 |
28 |
3 |
8-25 |
87 | |
|
150 |
480 |
410 |
300 |
250 |
218 |
30 |
3 |
8-25 |
115 | |
|
200 |
600 |
450 |
360/375 |
310/320 |
278/282 |
34/38 |
3 |
12-25/30 |
210 | |
|
6.4 |
15 |
170 |
145 |
105 |
75 |
55 |
18 |
2 |
4-14 |
5 |
|
20 |
190 |
195 |
125 |
90 |
68 |
20 |
2 |
4-18 |
7 | |
|
25 |
210 |
202 |
135 |
100 |
78 |
22 |
2 |
4-18 |
8 | |
|
32 |
230 |
226 |
150 |
110 |
82 |
24 |
2 |
4-23 |
12 | |
|
40 |
260 |
239 |
165 |
125 |
95 |
24 |
3 |
4-23 |
15 | |
|
50 |
300 |
265 |
175 |
135 |
105 |
26 |
3 |
4-23 |
19 | |
|
65 |
340 |
287 |
200 |
160 |
130 |
28 |
3 |
8-23 |
26 | |
|
80 |
380 |
301 |
210 |
170 |
140 |
30 |
3 |
8-23 |
37 | |
|
100 |
430 |
346 |
250 |
200 |
168 |
32 |
3 |
8-25 |
55 |
