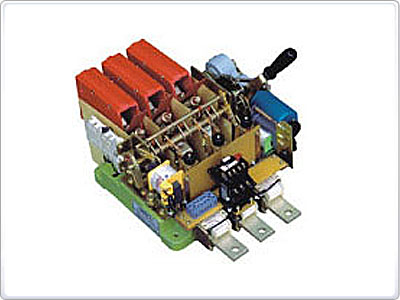

DW16万能式断路器
| 适用范围 |
|
DW16系列万能式断路器(以下简称断路器)，主要用于交流50Hz，额定电流为100A～4000A；额定工作电压为400V或690V的配电网络中，用来分配电能、保护线路和电源设备免受过载、欠电压、短路等故障的危害。在正常条件下，可作为线路不频繁转换之用。额定电流100A至630A的断路器也可在交流50Hz、400V网络中用来保护电动机过载、欠电压和短路。并可作为变压器中性点直接接地的TN配电系统中单相金属性对地短路保护。 本产品符合GB14048.2、JB8590.2及相关标准 |
| 主要技术参数及性能 |
●断路器的主要参数
|
型号
|
壳架等级额定电流 A
|
额定电流In A
|
额定工作
电压Ue V |
额定绝缘
电压Ui V |
额定极限短路分断能力Icu KA
|
额定极限短路分断能力Ics KA
|
飞弧距离mm
|
进线方式
|
||
|
400V
|
690V
|
400V
|
690V
|
|||||||
|
DW16-630
|
630
|
100，160，200，250，315，400，630
|
400
690 |
690
|
30
|
20
|
25
|
15
|
250
|
上进线
|
|
DW16-2000
|
2000
|
800，1000，1600，2000
|
50
|
30
|
30
|
20
|
350
|
上进线
或 下进线 |
||
|
DW16-4000
|
4000
|
2500，3200，4000，
|
80
|
40
|
50
|
30
|
||||
●过电流脱扣器电流整定值及其准确度
|
壳架等级额定电流 A
|
额定电流 A
|
长延时
|
瞬时
|
|
|
配电用 |
保护电动机用 |
|||
|
630
|
100 160 250 315 400 630
|
（0.64-1.0）In
|
（3-6）In
|
（5-10）In
|
|
2000
|
800 1000 1600 2000
|
（3-6）In
|
-
|
|
|
4000
|
2500 3200 4000
|
|||
