| 概述 |
|
本型号电流互感器适用于额定频率50HZ或60HZ、额定电压为0。66KV及以下的电力系统中，作电能计量、电流测量和继电保护用。 |
|
|
结构简介
|
|
|

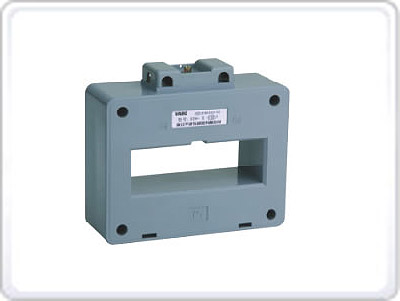

本型号电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。 |
|
|
技术参数
|
|
1.工作电压≤0.66kV；
2.额定频率50~60Hz；
3.海拔高度不超过1000m；
4.周围介质温度为-5℃~+40 ℃；
5.空气相对温度不超过85%；
6.用于没有雨雪直接侵袭，无严重污染，无爆炸无剧烈震动、无腐蚀金属和破坏绝缘的尘埃或蒸汽的场所。 |
|
BH-0.66 SDH系列产品Ⅱ形5A主要技术参数 |
|
|
|
|
|
|
型号 |
额定电流一次/二次 |
汇流排 |
额定负载 |
精度等级 |
最高工作电压 |
穿心匝数 |
|
汇流排截面 |
根数 |
|
SDH-100Ⅱ
|
400/5 |
100x10 |
1-2 |
5 |
0.5 |
660 |
1 |
| 500/5 |
100x10 |
1-2 |
10 |
0.5 |
660 |
1 |
| 600/5 |
100x10 |
1-2 |
10 |
0.5 |
660 |
1 |
| 750/5 |
100x10 |
1-2 |
10 |
0.5 |
660 |
1 |
| 800/5 |
100x10 |
1-2 |
10 |
0.5 |
660 |
1 |
| 1000/5 |
100x10 |
1-2 |
15 |
0.2 |
660 |
1 |
| 1200/5 |
100x10 |
1-2 |
20 |
0.2 |
660 |
1 |
| 1500/5 |
100x10 |
1-2 |
20 |
0.2 |
660 |
1 |
| 2000/5 |
100x10 |
1-2 |
40 |
0.2 |
660 |
1 |
| 2500/5 |
100x10 |
1-2 |
40 |
0.2 |
660 |
1 |
| 3000/5 |
100x10 |
1-2 |
40 |
0.2 |
660 |
1 |
| 4000/5 |
100x10 |
1-2 |
40 |
0.2 |
660 |
1 | |
