概述
|
|
本型号电流互感器适用于额定频率50HZ或60HZ、额定电压为0。66KV及以下的电力系统中，作电能计量、电流测量和继电保护用。
|
|
结构简介
|
|

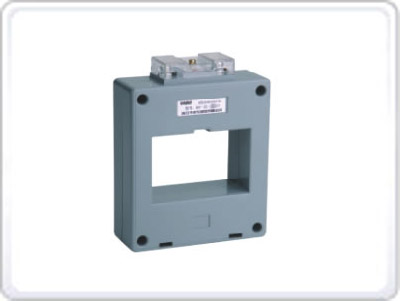

本型号电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。
|
|
技术参数
|
1.工作电压≤0.66kV；
2.额定频率50~60Hz；
3.海拔高度不超过1000m；
4.周围介质温度为-5℃~+40 ℃；
5.空气相对温度不超过85%；
6.用于没有雨雪直接侵袭，无严重污染，无爆炸无剧烈震动、无腐蚀金属和破坏绝缘的尘埃或蒸汽的场所。
|
|
型号
|
额定电流一次/二次
|
汇流排
|
额定负载
|
精度等级
|
最高工作电压
|
穿心匝数
|
|
汇流排截面
|
根数
|
|
BH-80Ⅲ
|
500/5
|
80x10
|
1-2
|
10
|
0.5
|
0.2
|
660
|
1
|
|
600/5
|
80x10
|
1-2
|
10
|
0.5
|
0.2
|
660
|
1
|
|
800/5
|
80x10
|
1-2
|
10
|
0.5
|
0.2
|
660
|
1
|
|
1000/5
|
80x10
|
1-2
|
15
|
0.2
|
660
|
1
|
|
1200/5
|
80x10
|
1-2
|
20
|
0.2
|
660
|
|
|
1500/5
|
80x10
|
1-2
|
20
|
0.2
|
660
|
1
|
|
2000/5
|
80x10
|
1-2
|
40
|
0.2
|
660
|
1
|
|
2500/5
|
80x10
|
1-2
|
40
|
0.2
|
660
|
1
|
|
3000/5
|
100x10
|
1-2
|
40
|
0.5
|
660
|
1
|
|
