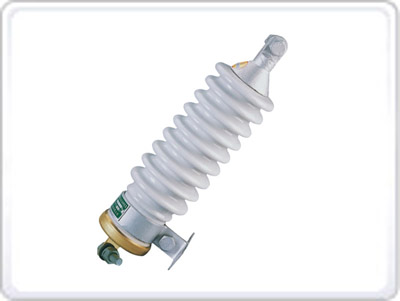

YW-10kV
| 避雷器使用场所 | 避雷器型号 | 避雷器额定电压kV (有效值) |
系统标称电压kV(有效值) | 持续运 电压kV(有效值) |
直流(U1mA) 参考电压 kV不小于 |
******残压kV(峰值) | 2000μs 方波电流 A(峰值) |
4/10μs 冲击电流kA (峰值) |
0.75直流参考电压下******泄漏电流 μA |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 陡波冲击电流下 | 雷电冲击电流下 | 操作冲击电流下 | |||||||||
| 配电 (S) | Y5WS-12.7/50 | 12.7 | 10 | 6.6 | 25 | 57.5 | 50 | 42.5 | 75 | 40 | 50 |
| Y5WS-16.5/50 |
16.5 | 10 | 12.7 | 25 | 57.5 | 50 | 42.5 | ||||
| Y5WS-17/50 | 17 | 10 | 13.6 | 25 | 57.5 | 50 | 42.5 | ||||
| Y5WS-17.5/50 | 17.5 | 10 | 14 | 25 | 57.5 | 50 | 42.5 | ||||
| 电站 (Z) | Y5WZ-12.7/45 | 12.7 | 10 | 6.6 | 24 | 51.8 | 45 | 38.3 | 150 | 65 | |
| Y5WZ-16.5/45 | 16.5 | 10 | 12.7 | 24 | 51.8 | 45 | 38.3 | ||||
| Y5WZ-17/45 | 17 | 10 | 13.6 | 24 | 51.8 | 45 | 38.3 | ||||
