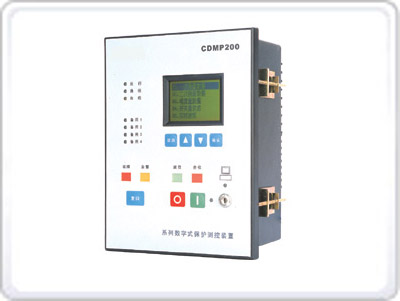

数字式保护测控装置
图片仅供参考,产品以实物为准
规 格: CDMP系列
单 位: 个
■ 适用范围
适用于110kV及以下电压等级电网的各类电气设备和线路的主保护和后备保护。
适用于直接接地、不接地、经电阻或消弧线圈接地系统。
适用于单母线、双母线、旁路母线、联络线、并行线和环网等接线方式。
适用于各种新建变电站、配电站、发电厂以及旧站改造和扩容等。
■ 产品简介
CDMP301 是CDMP300系列产品中通用性最强,应用面最广的保护测控装置,能适用于非直接接地电网或直接接地电网的各类电气设备和线路的主保护或后备保护。一般 的配电站系统,采用CDMP301一种型号就能满足所有的保护和自动化功能,减少了维护工作量和备品备件。
■ 保护功能
保护库配置有二十几种常用保护,满足用户对不同电气设备或线路的保护要求
用户可根据实际运行需要选配相应的保护,真正实现为用户“量身定做”
自定义保护功能可实现保护库中未提供的特殊保护,******限度的满足用户要求
结合梯形图可编程功能,可实现保护动态投退和出口重定向,提高保护应用灵活性
各保护功能相对独立,保护定值、时限、闭锁条件和投退可独立整定和配置
保护功能的实现不依赖于通信网络,满足电力系统对保护的可靠性要求
与常规继电器保护相比,更能满足用户对保护的选择性、快速性、灵敏性和可靠性要求
与事件记录、故障录波、通信网络功能紧密配合,使继电保护技术的应用达到一个新的水平。
■ 测量功能
测量内容包括:
A.电流(Ia、Ib、Ic),测量精度0.2级
B.电压(Ua、Ub、Uc、Uab、Ubc、Uca),测量精度0.2级
C.频率(F),测量精度0.02HZ
D.功率(P、Q、PF),测量精度0.5级
E.电度(PhI、QhI、PhE、QhE),测量精度0.5级
F.与保护相关各种数据(如3I0、3U0、3I2、3U2、Ux、Fx等)
电流回路支持两相两元件、两相三元件和三相三元件的接线方式
电压回路支持三相完全星形(Y/Y)和两相不完全三角形(V/V)接线方式
根据CT、PT变比和接线方式,自动进行工程量转换,并显示一次侧值和二次侧值
各测量值的精度校正通过软件实现,无需更改硬件
■ 监视功能
支持12路外部无源接点信号输入,支持直接跳闸或告警
采用硬件电路滤波和可设置软件变位确认时间窗技术,消除开关接点抖动和电磁干扰引起的遥信误变位,保证遥信正确率达100%
监视内容包括:
A.断路器位置
B.接地刀位置
C.隔离刀位置(固定柜)
D.手车工作位置、手车试验位置(手车柜)
E.弹簧储能状态、气体压力(GIS柜)
F.其他接点信号,如温度、瓦斯、联锁信号等
G.CT/PT断线告警
H.控制电源失电告警
I.合闸/跳闸回路断线告警
J.装置自检(装置本体工作状态)
■ 控制功能
首创梯形图可编程逻辑(PLC)控制技术
轻松实现各种复杂的自动化控制、包括备自投、功率因数自动补偿、变压器分接头自动调节、PT自动切换、控制联锁/联动、防越级跳闸、断路器失灵保护及柜内温度自动控制等
通过梯形图编程对装置的开入量、继电器和内部各种运行信息直接进行访问和操作,真正实现“智能化”控制 配备断路器操作接口,与断路器连接更加协调,包括:
A.断路器遥控/本地操作及闭锁
B.断路器外部联动控制
C.断路器合闸闭锁控制
D.断路器防跳闭锁控制
E.断路器拒动信号输出
F.断路器分/合线圈保护
G.断路器操作信息统计(包括操作次数、分/合闸时间、跳闸遮断电流值和∑I2t值)因此, CDMP300系列产品不仅仅是一般意义上的保护测控装置,更是断路器在线监测管理器和智能化开关柜的控制管理中心。
■ 人机接口功能
完全符合人机工程设计要求
超大屏幕图形液晶,菜单化设计、全中文显示
可显示主接线图、测量数据、开关量状态、实时波形、事件记录、保护定值、梯形图程序和系统参数等信息
9个高亮度指示灯,分别表示运行、通信、自检、合位、跳位、遥控、本地、故障、告警
4个备用指示灯可由用户指定显示其它信息,如重合闸充电指示、备自投充电指示、变压器温度、瓦斯信号等
4个操作按键,用于操作菜单和保护投退、定值整定、参数设置等当地编辑功能
1个复位按键,专用于复归故障和告警信号
遥控/本地切换锁,实现遥控/本地操作切换功能
分/合闸按键,用于本地操作断路器
RS232调试端口,可与便携式电脑连接,对装置进行高级设置
为配合电气运行和管理需要,装置支持三个权限等级的工作模式
普通操作员:只能查看各种运行信息和系统参数;
高级管理员:可进行保护定值、时限整定、保护投退和系统参数修改;
系统维护员:可进行接线图设计、梯形图编程等高级设置。
■ 通信功能
      采用CAN现场总线,保证信息传输的实时性和可靠性,最高速率达1Mbps,最长距离达10km
支持标准MODBUS或IEC870-5-103规约
可选RS485、RS422、RS232等计算机异步通信方式,便于自动化系统接口
支持多种物理传输媒介,包括双绞线、同轴电缆、光纤、无线等,可构成各种连接方式和地理跨度的网络系统将所有运行信息实时发送到上一级SCADA系统,包括遥测、遥信、保护定值、系统参数等
能接手上一级SCADA系统下发的各种遥控、遥调和保护定值整定、保护投退、系统参数修改等命令,实现变电站无人值守方案
■ 型号说明
CDMP311 厂用变压器保护测控装置
适用:高压电容器保护及测控(双星形接线,带电流不平衡保护)
高压电抗器保护及测控(双星形接线,带中性点差流保护)
厂用变压器保护及测控(带低压侧零序电流保护)
CDMP341 线路保护测控装置
适用:110KV进线保护及测控
35KV线路保护及测控
10KV架空线路保护及测控
双电源系统或环网线路保护及测控
CDMP361 高压电动机保护测控装置
适用:2000KW及以下高压异步电动机保护及测控
2000KW及以下高压同步电动机保护及测控
CDMP362 大功率电动机、发电机保护测控装置
适用:2000KW以上大功率异步电动机保护及测控
2000KW以上大功率同步电动机保护及测控
1000KW以上大功率同步发电机保护及测控
         CDMP381 电压互感器保护测控装置
         CDMP391 变压器后备保护测控装置
         CDMP392 两卷变压器主保护装置
