概述:止回阀又称逆止阀、单向阀、逆流阀、和背压阀。止回阀用于管路系统,靠管路中介质本身的流动产生的力自动开启和关闭的,属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现自动阻止流体倒流。
性能规范:
阀体材料 |
公称压力 |
工作温度 |
适用介质 | |
碳 钢 |
1.6-6.4 |
≤425 |
水、油品、蒸汽 | |
10.0、16.0 |
≤450 |
/ | ||
不锈钢 |
P |
1.6-16.0 |
≤200 |
硝酸类 |
R |
/ |
/ |
醋酸类 | |
铬镍钛 |
PI |
1.6-6.4 |
≤550 |
石油、石油产品 |
铬钼钢 |
1.6-16.0 |
≤550 |
油 |

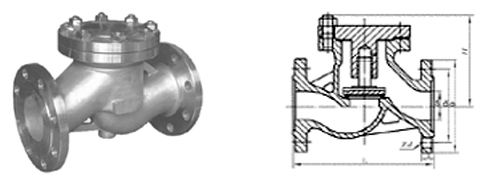

主要外形尺寸:
称压力 |
公称通径 |
主要连接尺寸 |
外形 | ||||||||
L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H | ||
1.6MPa |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 | |
65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 | |
80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 | |
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 | |
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 | |
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 | |
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 |
