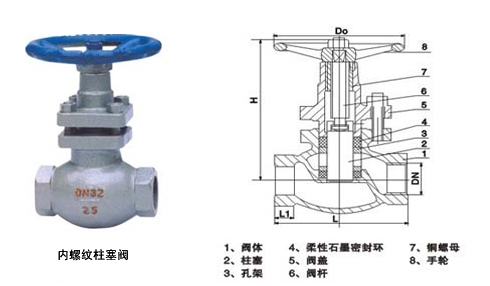

柱塞阀的结构和工作原理:
我公司生产的柱塞阀是由阀体、阀盖、阀杆、柱塞、手轮等部件组成。当旋转手轮时，通过阀杆带动柱塞，使之在两个密封圈之间上下往复运动，完成阀门的开启和关闭。
由于密封圈采用新型非常金属材料制成（PTFE），具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。
柱塞阀的适用范围
该阀适用于冶金、消防、化工、建筑、化肥、轻工等行业中，压力为1.6-4.0Mpa
为250℃以下的水、气、油类等介质的管道。?内螺纹连接柱塞阀的主要结构尺寸：
|
公称通径 |
U11SM –16/25/40 C．P．R 主要结构尺寸及外形尺寸 | |||||||
|
阀体长度 |
接头长度 |
接头长度 |
手轮直径 |
管螺纹 G |
关闭高度 |
开启高度 |
重量 | |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
80 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
95 |
200 |
2 |
226 |
282 |
13.2 |
柱塞阀的性能规范：
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-300mm |
柱塞阀的实验压力：
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1 PN |
|
低压气密封实验 |
气 |
0 5-0.7MPa |
