Q41F不锈浮动球阀
概述：
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

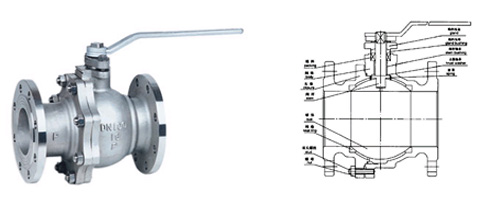

主要零部材料:
|
序号 |
零件名称 |
材质 | |
|
GB |
ASTM | ||
|
1 |
阀体 |
WCB |
A2116-WCB |
|
2 |
密封圈 |
PTFE |
PTFE |
|
3 |
球体 |
1C18Ni9Ti |
SS304 |
|
4 |
螺母 |
35 |
A194-2H |
|
5 |
螺柱 |
35CrMoA |
A193-B7 |
|
6 |
石体 |
WCB |
A216-WCB |
|
7 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304F/.G |
|
8 |
填料 |
PTFE |
PTFE |
|
9 |
填料压盖 |
WCB |
A2116-WCB |
|
10 |
定位片 |
25 |
A105 |
|
11 |
挡圈 |
65Mn |
AISI 1066 |
|
12 |
手柄 |
K33 |
A47-667 |
|
13 |
阀杆 |
1Cr33 |
A276-410 |
|
14 |
螺钉 |
35 |
A193-B7 |
|
15 |
止推垫片 |
PTFE |
PTFE |
技术规范：
|
设计依据 |
国标系列 |
美标系列 | |
|
设计标准 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法兰连接结构长度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
结构长度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 | |
|
对焊端 |
GB/T12224 |
ANSI B16.25 | |
