Z44T暗杆楔式闸阀

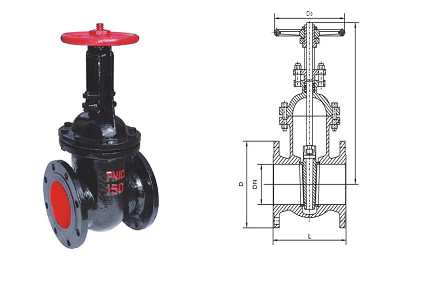

Z44T暗杆楔式闸阀 Z44T暗杆楔式闸阀结构图
|
参数 |
|
型号 |
公称压力MPa |
试验压力MPa |
工作 |
使用 | ||
|
强 度 |
密封（液） |
低压密封（气） | ||||
|
Z44W-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤80℃ |
水、蒸汽、油 |
|
Z44T-10 | ||||||
|
主要零件 材料 |
|
型号 |
阀体 |
阀盖 |
闸板 |
阀杆螺母 |
阀杆 |
填料 |
|
Z44W-10 |
灰铸铁 |
灰铸铁 |
铜 |
碳钢、不锈钢 |
油浸石棉盘根 | |
|
Z44T-10 |
灰铸铁 | |||||
|
主要 外形尺寸 |
|
口 径 |
Z44T/W-10 | |||
|
L |
D |
H |
D0 | |
|
40 |
165 |
145 |
295 |
160 |
|
50 |
180 |
160 |
325 |
180 |
|
65 |
195 |
180 |
380 |
180 |
|
80 |
210 |
195 |
420 |
200 |
|
100 |
230 |
215 |
520 |
200 |
|
125 |
255 |
245 |
610 |
240 |
|
150 |
280 |
280 |
710 |
240 |
|
200 |
330 |
335 |
915 |
320 |
|
250 |
380 |
390 |
1095 |
320 |
|
300 |
420 |
445 |
1275 |
400 |
|
350 |
450 |
500 |
1500 |
400 |
|
400 |
480 |
565 |
1760 |
500 |
|
450 |
510 |
615 |
1920 |
500 |
|
500 |
540 |
670 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
|
700 |
660 |
895 |
- |
- |
|
800 |
720 |
1010 |
- |
- |
|
900 |
780 |
1110 |
- |
- |
|
1000 |
840 |
1220 |
- |
- |
|
1200 |
960 |
1450 |
- |
- |
