DRORY上海中力集团LXP1(3SE3)-100系列行程开关LXP1-303、404系列
特点:
LXP1(3SE3)系列行程开关产品品种规格齐全,型式多样,结构严密,外形美观,性能优良,动作灵活可靠,安装使用方便,易于维修调整,时机械行业和其它行业最理想的电气控制开关之一。
标准:
符合GB/T14048.1和GB14048.5。
用途:
该系列产品适用于交流40~60Hz,电压至380V及直流电压220V,电流至10A控制电路中,将机械信号转变成电气信号,用来控制机械动作或用作程序控制。
结构
行程开关分开启式和保护式两大类。开关型式分别有一常开一常闭、一常开二常闭、二常开一常闭、二常开二常闭;动作方式有瞬动型和蠕动型。头部结构有直动、滚轮直动、杠杆、单轮、双轮、滚轮摆杆可调、杠杆可调和弹簧杆等。配用塑料基座的为开启式;配用硅铝合金(宽型、窄型)外壳的为保护式。

基本参数:
开关的额定绝缘电压为交流380V;
开关的额定工作电压为交流380V,直流220V;
开关的约定发热电流为10A;
开关的使用类别为AC-15、DC-13;
开关的额定操作频率为1200次/h。

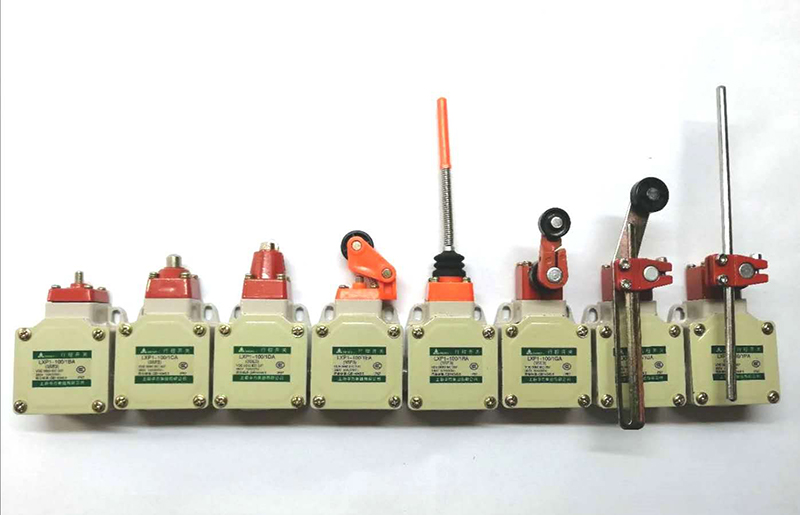

操作系统特征:

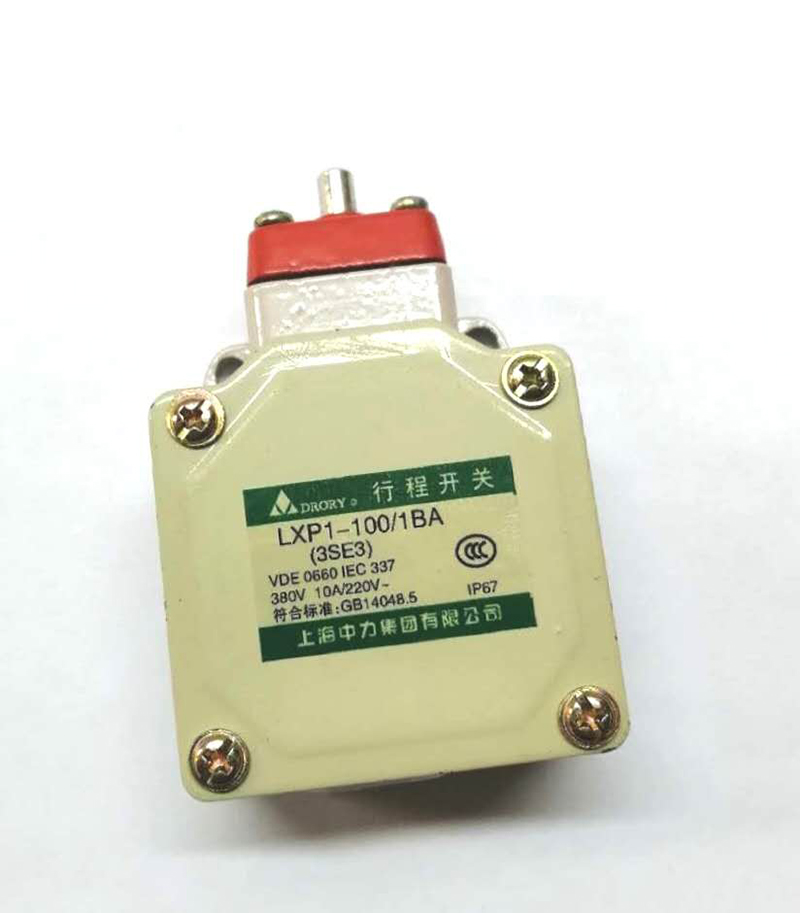

B型: 直动、自动复位。
C型: 直动、自动复位、有缓冲。
D型: 直动、有滚轮、自动复位、有缓冲。

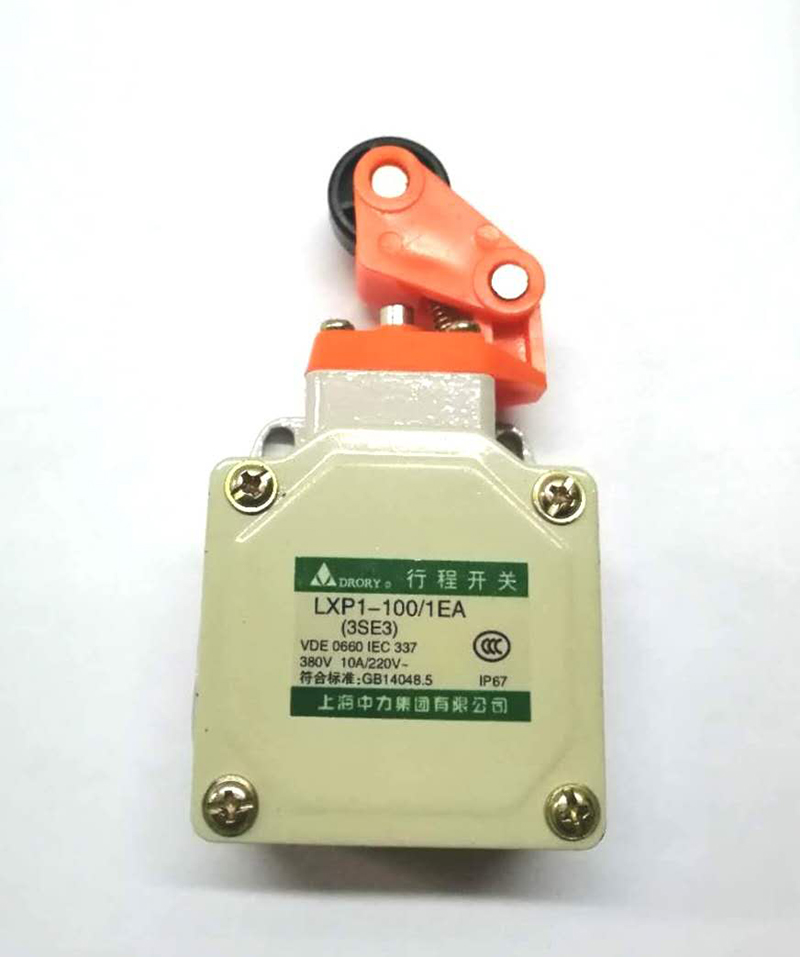

E型: 角杠杆、有滚轮、自动复位。
F型: 角杠杆、有滚轮、自动复位。
G型: 单摇杆、转动单轮、自动复位、摇杆任意角度安装。
J型: 单摇杆、转动单轮、自动复位、摇杆在四个方向安装。
H型: 单摇杆、转动单轮、自动复位、有阻尼摇杆任意角度安装。
K型: 单摇杆、转动单轮、自动复位、摇杆在四个方向上安装、有阻尼。

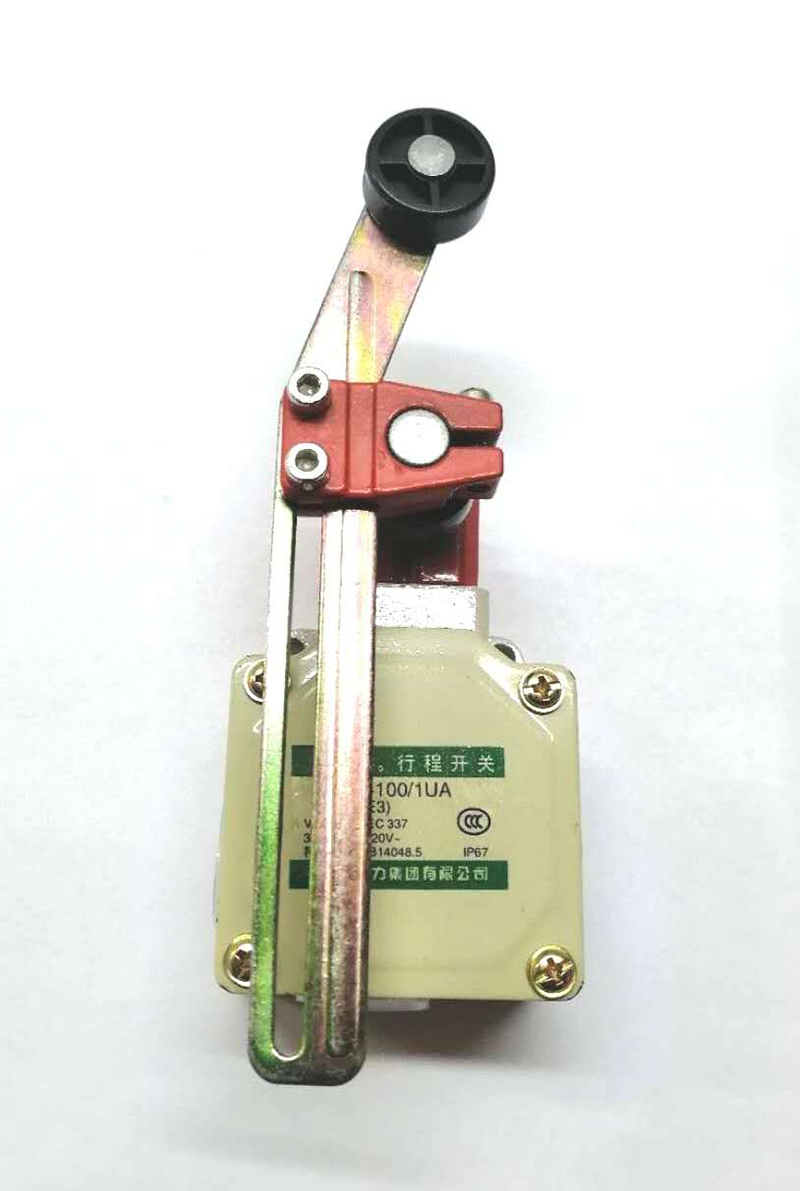

U型: 长度可调单摇杆、单轮、自动复位。
N型: 长度可调单摇杆、单轮、自动复位、有阻尼。
P型: 铝杆长度可调、自动复位、有阻尼。
Q型: 塑料杆长度可调、自动复位、有阻尼。
V型: 铝杆长度可调、自动复位。
W型: 塑料杆长度可调、自动复位。
T型: 叉型杆、双轮、不自动复位。

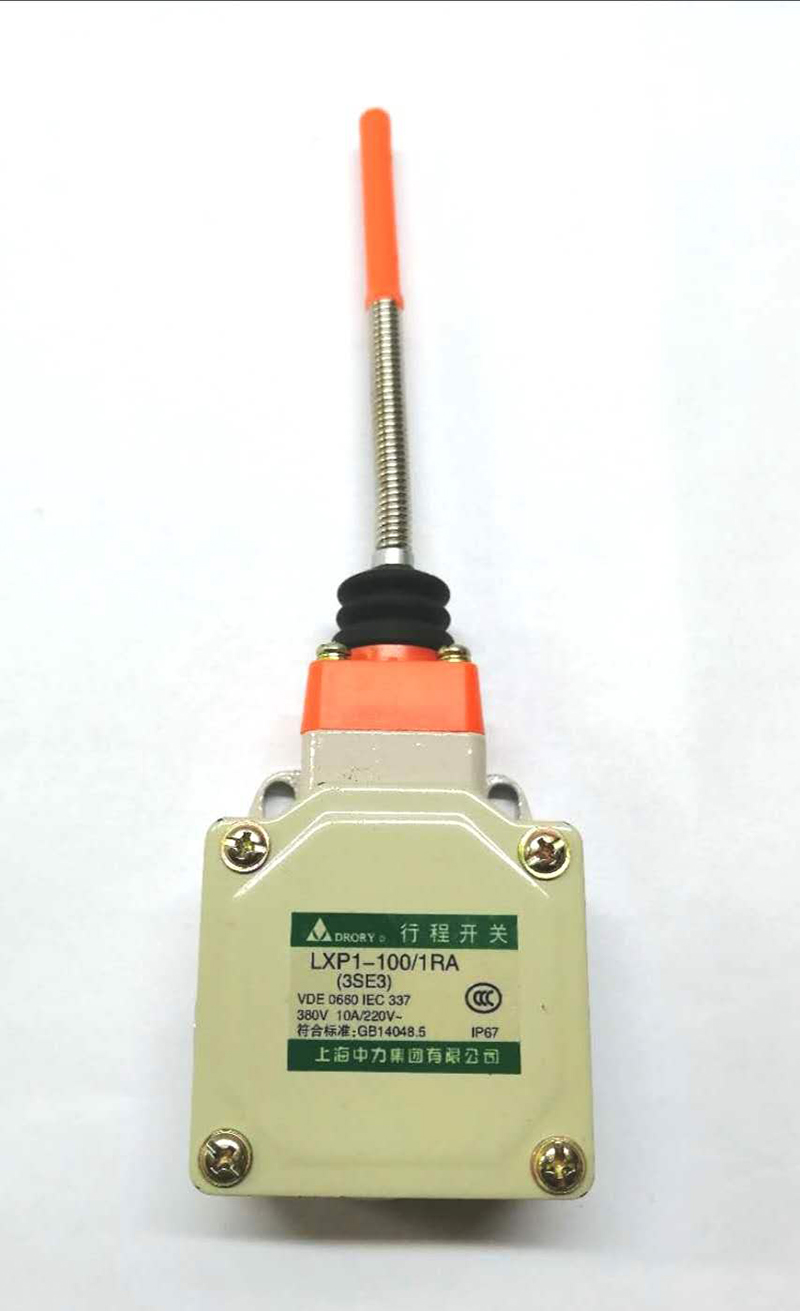

R型: 万向型、自动复位。
